Odwodnienie liniowe ACO DRAIN® Multiline® V 100 - 500
ACO DRAIN® Multiline® - przyszłościowe rozwiązanie

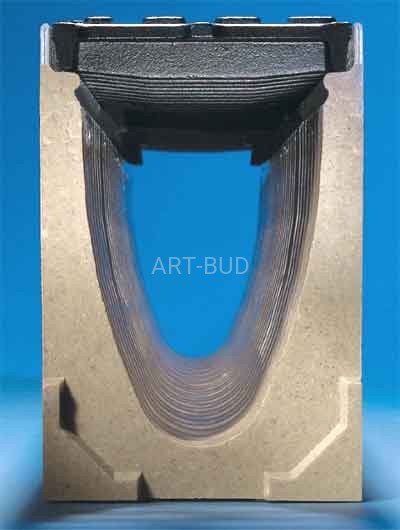

Rewolucyjność nowego systemu polega na nowej, dotychczas nie stosowanej koncepcji korytka: tradycyjny przekrój w kształcie litery U został zastąpiony przekrojem V.
Zmiana ta ma ogromne znaczenie dla funkcjonowania odwodnienia:
• odwodnienie ma znacznie lepszą wydajność odprowadzania wody i silniejszy efekt
samooczyszczania systemu, bez względu na ilość wody opadowej,
• struktura ścian bocznych – ożebrowanie oraz inteligentny rozkład wykorzystanego materiału,
dają w efekcie podwyższenie wytrzymałości na obciążenia oraz ogólny wzrost poziomu
stabilności kanału,
• dopracowana konstrukcja pozwoliła na uzyskanie elementów o niewielkim ciężarze własnym
przy wysokiej wytrzymałości na obciążenia.

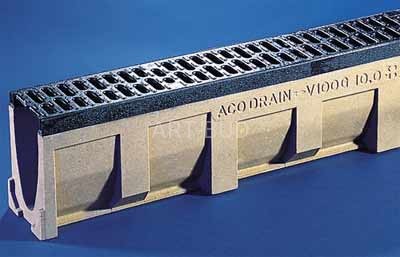

Krawędzie i ruszt z tego samego materiału
Nowe korytka tworzą uniwersalny i wydajny system, przeznaczony do szerokich i nawet najbardziej wymagających zastosowań.

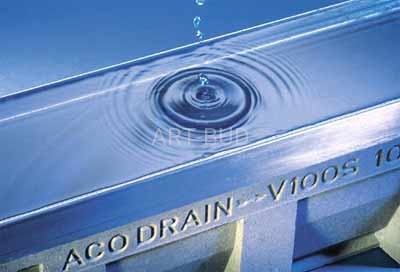

Urządzenie o wysokim stopniu szczelności Zgodnie z normą EN 1433, wszystkie systemy odwodnień liniowych muszą wykazywać wysoki stopień szczelności.
Wymaganie to dotyczy tak korytek, jak również połączeń pomiędzy nimi.
Korytko ACO DRAIN® Multiline V 100 S – V 100 G, to pierwsze korytko szczelne w całym przekroju, nawet na połączeniu polimerbetonowej ścianki i metalowej krawędzi osłonowej.
Szczelność systemu zapewniają:
• opatentowana bezpieczna fuga SF na stykach połączeń, gwarantująca całkowitą szczelność
między korytkami.
• uszczelka wargowo-labiryntowa przy odpływie skrzynki, umożliwiająca szczelne połączenie
z kanalizacją.
Pełna szczelność całego systemu
• ścianka z otworem odpływowym wyposażonym w uszczelkę wargowo-labiryntową
(zamiast ścianki z króćcem), pozwalająca na szczelne, bezpośrednie połączenie do kanalizacji.
Łatwe do zabudowy i bardzo stabilne
Oszczędność czasu - oszczędność kosztów
System ACO DRAIN® Multiline® V 100 - 300 posiada wiele zalet wpływających na oszczędności czasu i kosztów:

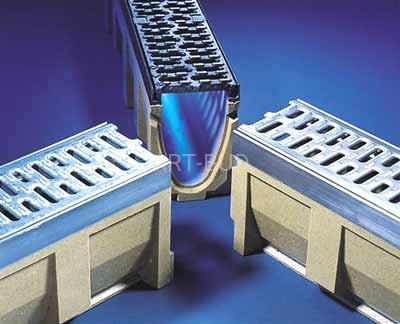

• przejrzysty i prosty program - wspólne korytko i różne typy rusztów dla klas A 15 do E 600,
tylko 10 korytek spakowanych, jedna skrzynka odpływowa dla wszystkich wysokości
korytek - ułatwia projektowanie, magazynowanie i montaż.

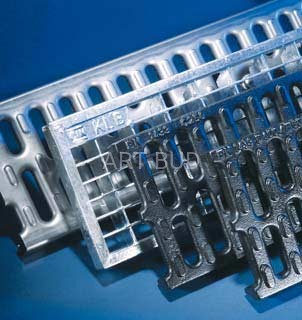

Ruszty w systemie Multiline
• zoptymalizowany ciężar własny korpusu, uzyskane dzięki odpowiedniej konstrukcji
i zastosowaniu polimerbetonu, pozwala na ograniczenie kosztów transportu i uproszczenie
montażu.
• wysoka wytrzymałość i trwałość polimerbetonu ACO gwarantuje wieloletnie użytkowanie systemu.
• nowy typ mocowania bezśrubowego rusztu - Drainlock® - pozwala na
nieskomplikowany montaż i demontaż rusztów.
Nowość: Mocowanie Drainlock®

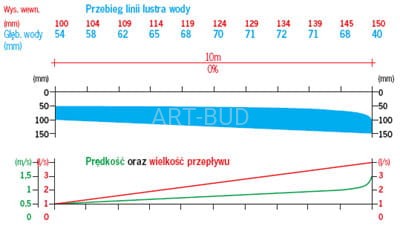

Ustalenie wielkości hydraulicznych

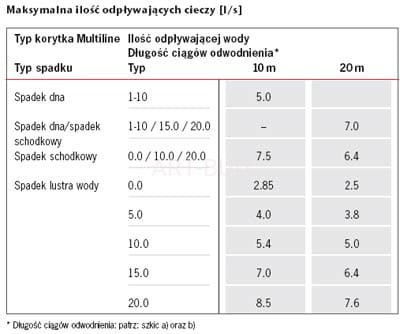

W zamieszczonej poniżej tabeli podano maksymalne wartości odpływu cieczy Q w l/s w zależności od danego typu spadku.
Na tej podstawie można dobrać odpowiednie rodzaje spadków dla ciągów odwodnienia
o długości 10 i 20 m1).
Podstawą ustalenia odpływu wody deszczowej jest w tym wypadku powszechnie obowiązujący wzór podany poniżej:
