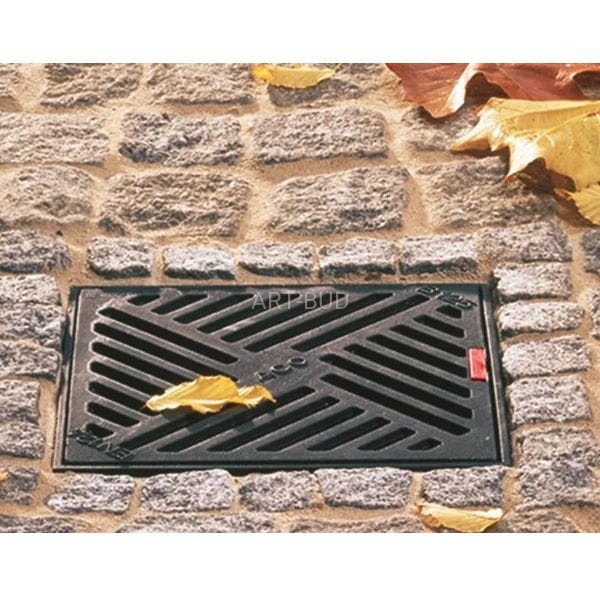

Wpust podwórzowy z polimerobetonu ACO GALA

Wpust podwórzowy z polimerobetonu ACO GALA

Wpust podwórzowy ACO GALA można zestawić wykorzystując odpowiednio dobrane elementy składowe. Daje możliwość odwodnienia punktowego miejsc ruchu samochodów osobowych (alternatywa dla odwodnienia liniowego). Wpust podwórzowy ACO GALA został specjalnie skonstruowany z myślą o obszarach, które z powodu uwarunkowań budowlanych lub terenowych muszą zostać odwodnione punktowo. Nadaje się do stosowania w parkach, ogrodach, ciągach dla pieszych i parkingach dla samochodów osobowych.

Przedstawiona cena dotyczy wpustu z rusztem żeliwnym.

ZALETY SYSTEMU:
Mrozoodporność oraz odporność na oddziaływanie solanki i benzyny.
Mały ciężar elementów i łatwość wbudowania.
Możliwość odwodnienia punktowego miejsc ruchu samochodów osobowych (alternatywa dla odwodnienia liniowego).
Wpust podwórzowy ACO GALA® można zestawić wykorzystując odpowiednio dobrane elementy składowe. Część dolna z zasyfonowaniem i otworem odpływowym ∅ 110 mm z pierścieniem NBR-O umożliwiającym szczelne podłączenie do kanalizacji deszczowej.
TYPOWE ZASTOSOWANIE:
obszary przydomowe
odwodnienie punktowe podjazdu

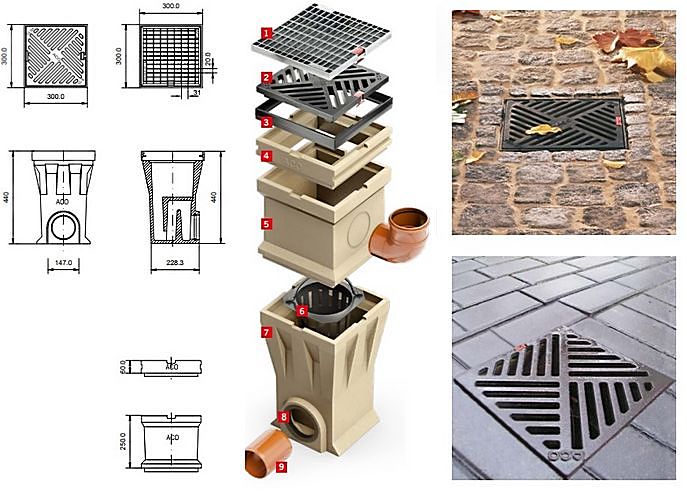

ELEMENTY SKŁADOWE SYSTEMU
LEGENDA:
1 Ruszt kratowy
2 Ruszt żeliwny
3 Rama żeliwna
4 Element wyrównawczy (nadstawka niska)
5 Nadstawka (wysoka)
6 Kosz osadczy
7 Wpust podwórzowy
8 Pierścień NBR-0 (uszczelka)
9 Króciec odpływowy

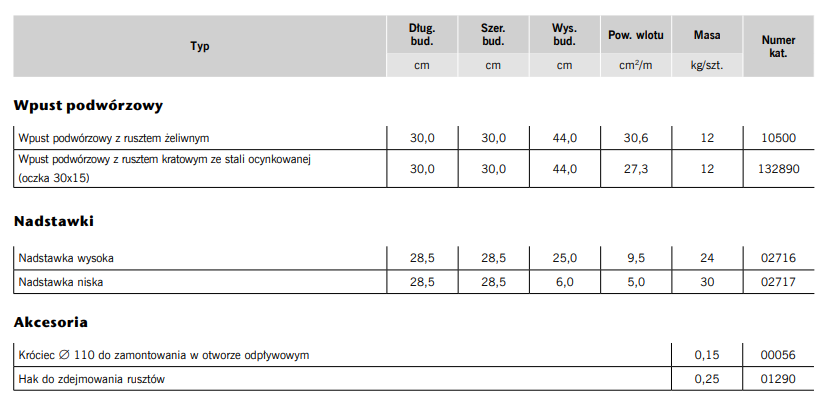

PARAMETRY TECHNICZNE:
Wpusty
Klasa obciążeń: B 125 zg. z PN-EN 124
Materiał: Polimerbeton
Krawędzie: Żeliwne
Ruszty
Klasa obciążeń: B 125 zg. z PN-EN 124
Materiał: Żeliwo, stal ocynkowana
Mocowanie rusztu: Pointlock® – opatentowany
system bezśrubowego mocowania rusztów

WARIANTY:
Wpusty podwórzowe ACO GALA
z bezśrubowym zamknięciem Pointlock,
z uszczelką wargowo-labiryntową do szczelnego połączenia z kanalizacją
Maksymalna klasa obciążenia B 125, zgodnie z normą PN-EN 124

Instrukcja montażu - Zabudowa w kostce i asfalcie (klasa obciążeń B 125)
